　　（1）广视角

　　户外全彩贴片式SMD?显示屏不但在水平方向具有110°的广视角，在垂直方向也具有110°广视角，这在一些应用场所特别有优势。

　　（2）配光好

　　红、绿、蓝椭圆形LED?在不同角度三种亮度的匹配一致性是一项难度很高的指标，而全彩SMD因为设计结构为三合一结构，红、绿、蓝三颗芯片全在一个支架碗杯之中，故在不同角度红、绿、蓝三种亮度的匹配一致性高度一致，从而使得户外全彩贴片式SMD?显示屏在任意角度的亮度匹致一致性都很好，达到更好的色彩逼真效果。

　　（3）混光好

　　由于设计结构为三合一，三颗芯片距离很近，在同一个支架碗杯中混光，而不是三颗分立的椭圆形LED，故红、绿、蓝混光效果好于直插椭圆LED?屏，尤其适合于近距离观看。

　　（4）高对比度

　　由于三合一的设计结构，全彩SMD?尺寸小，故发光面积小，黑区面积大，提高了LED?显示屏的对比度。

　　（5）自动化生产

　　贴片式SMD?能够使用全自动贴片机进行自动化贴片，生产效率高。全彩贴片式SMD?显示屏模块的线路设计能够实现灯板和驱动板二合一，降低了成本，提高了可靠性，提升了生产效率。自动化贴片生产还能提高SMD?在线路板上的垂直精度，克服了直插式椭圆LED?在线路板上的垂直精度问题，从而保证了更好的光学效果。

　　（6）线路保护

　　线路板三防涂层保护（防腐蚀、防静电、防潮）。

　　（7）线路板

　　1.8mm～2.2mm双面玻纤覆铜板。

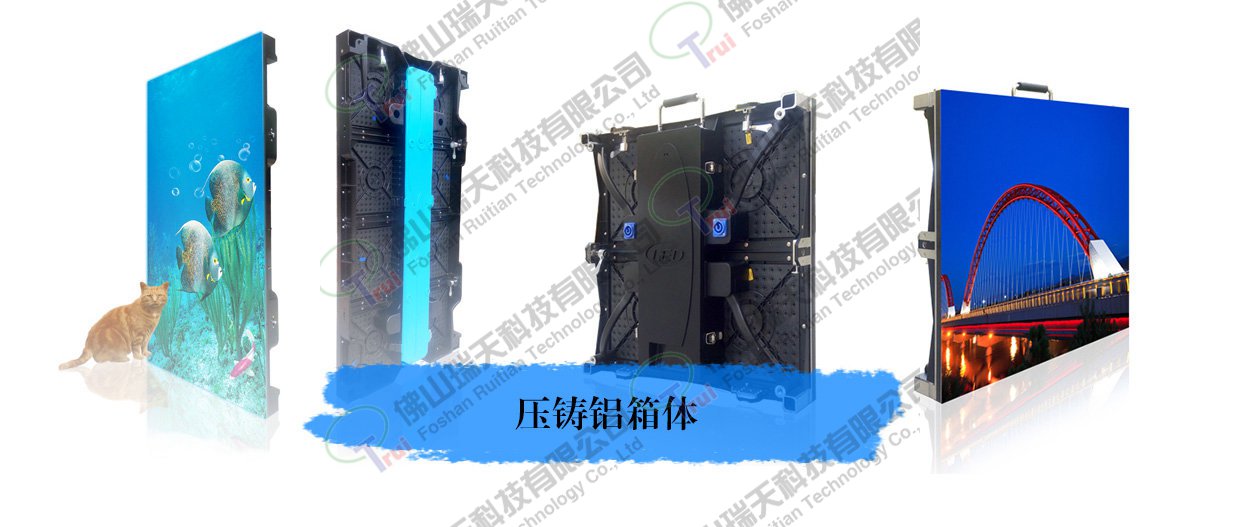

　　（8）箱体

　　σ≥1.5mm钢板喷涂表面氟碳涂层处理LED户外显示屏,带后盖、带风扇、全防水、全封闭标准箱体。

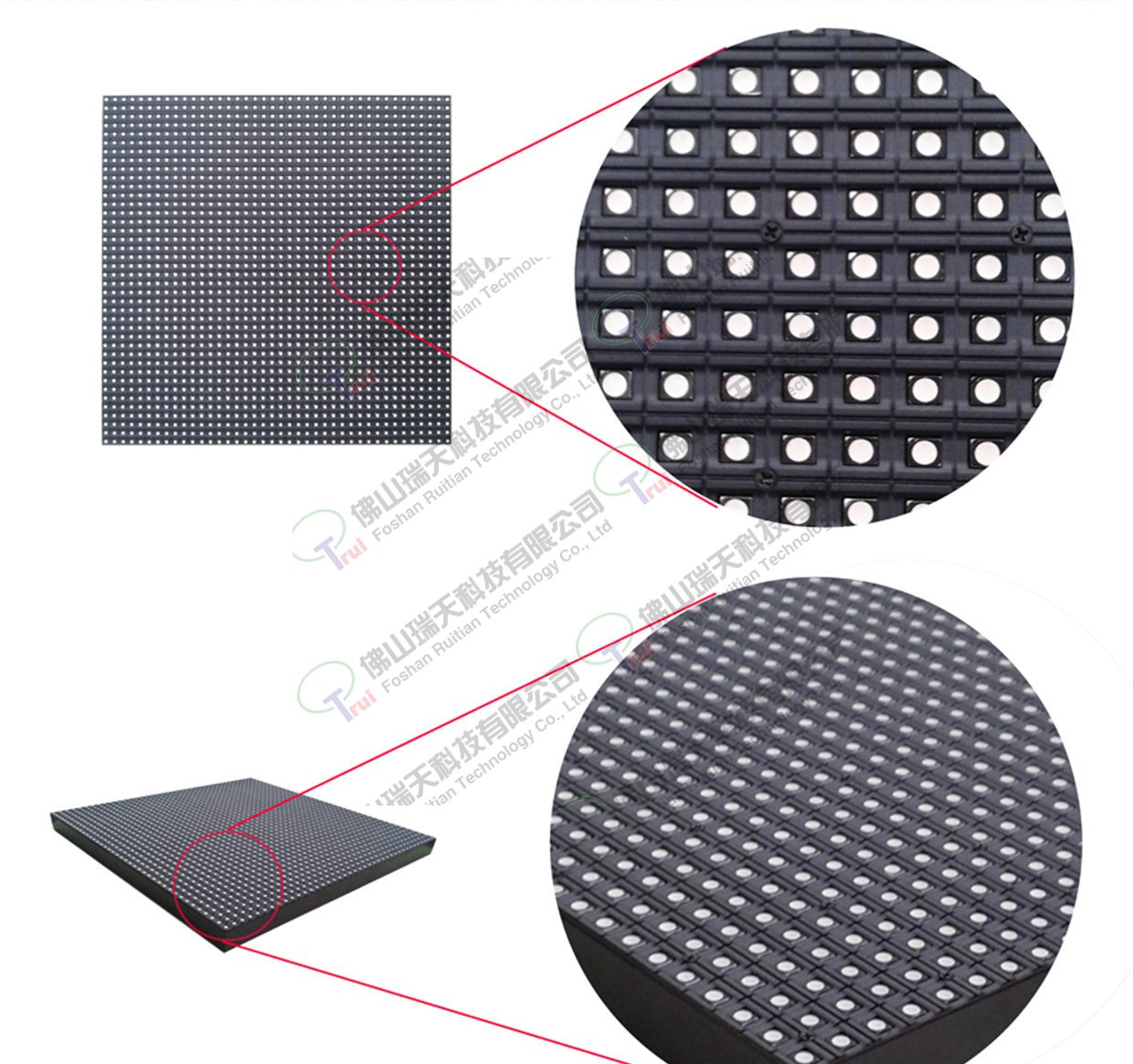

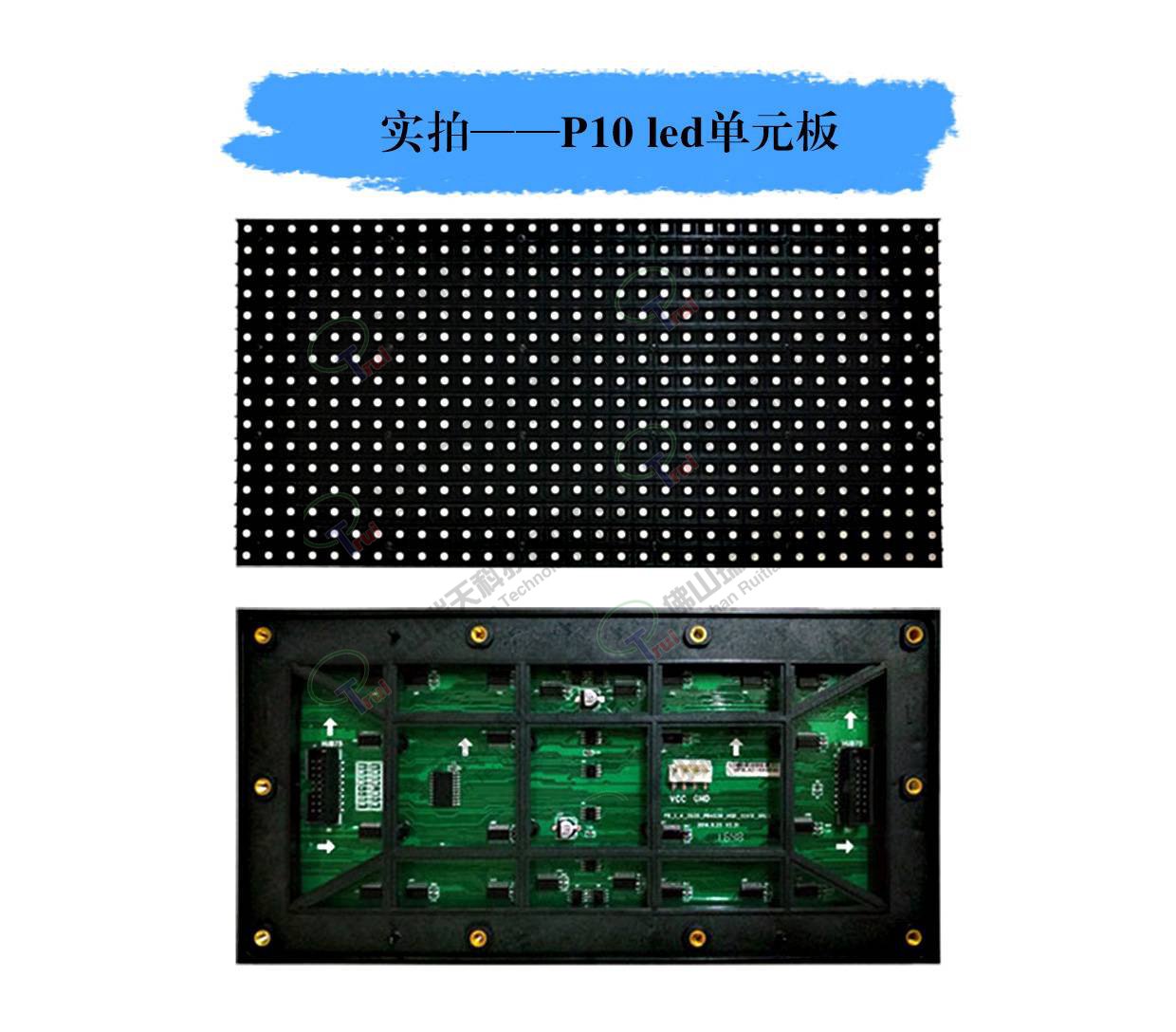

1. 像素/模组:

项目	指标
像素间距	10mm
像素组成	1R1G1B, 配色原理: 为使配色达到白平衡, 其中各种颜色亮度的配比比例为R: G: B=3: 6: 1
封装形式	全彩色
密度	10000 点
模组尺寸	320*320mm
模组像素	32*32=1024点
模组厚度	14mm
模组重量	1550g
模组功率	≤92.8W
驱动电压	DC5V
模组电流	18.6A

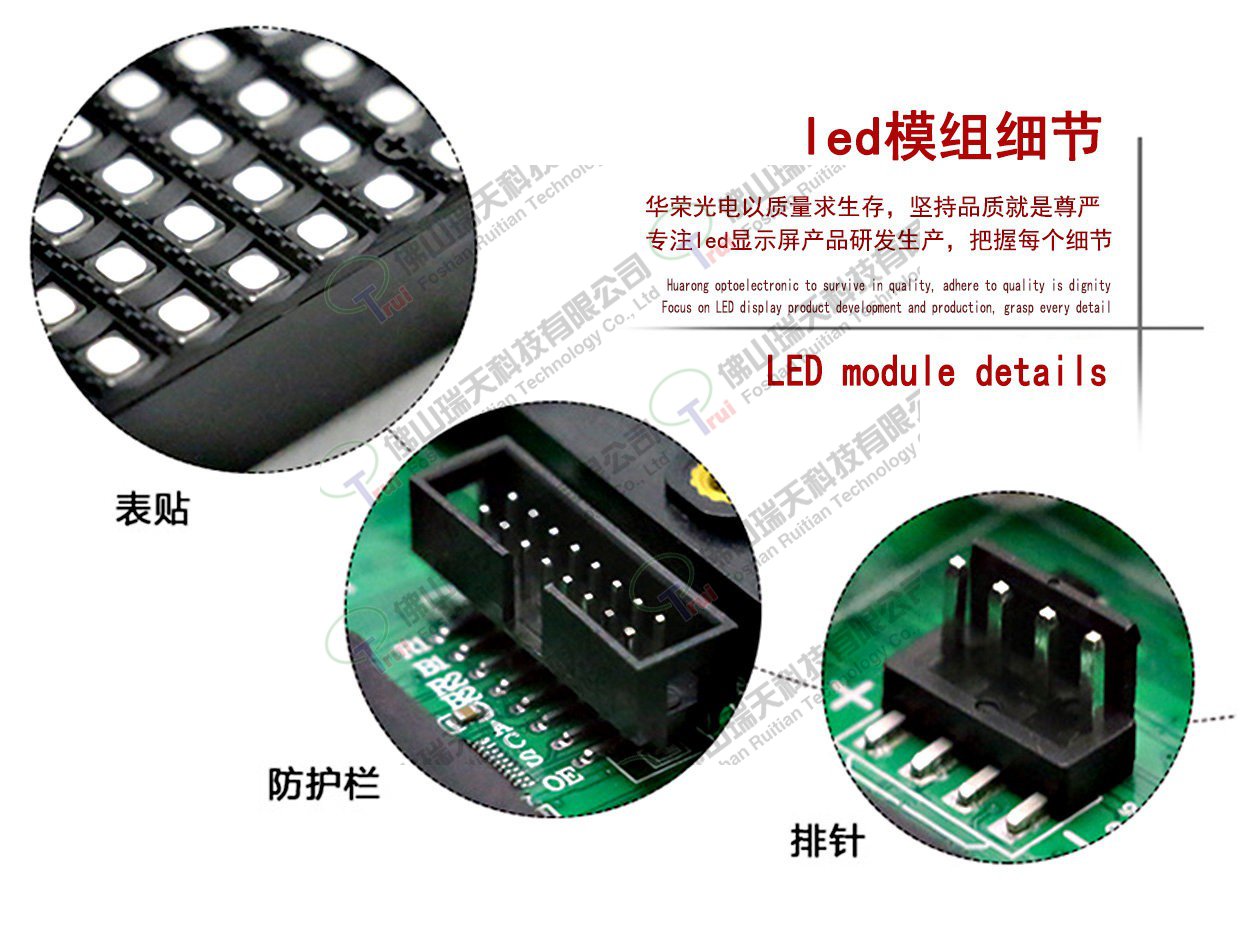

模组接口	HUB-75D/B

2. 屏体参数:

项目	技术参数
标准箱体尺寸	960mm960mm100mm
重量	铝箱28.5KG, 铁箱35KG
屏幕亮度/调节	≥6500cd/m², 自动16级/ 手动100级亮度调节
视角(水平/垂直)	≥140°(水平), ≥120°(垂直)
最佳可视距离	10-100米
灰度等级	16384 级灰度内任意
色温	18475K
换帧频率	≥60Hz
刷新频率	≥1920Hz
输入信号/控制方式	视频、VGA/ 计算机控制，视频同步，实时显示
驱动方式	1/2扫
驱动IC	SUM2017TD
每平方模组数量	9.7
显示颜色	16777216 种颜色
连续工作时间	>24 小时
屏幕寿命	>100,000 小时
MTBF (平均无故障时间)	>5000 小时
最大功耗	900W/m²
平均功耗	300W/m²
盲点率	≥3/10,000 (离散分布)
控制距离	100米(网线无中继) , 500米(多模光纤), 10千米(单模光纤)
表面平整度	屏面箱体平整误差≤0.5mm, 像素点间距误差≤0.3mm
系统工作环境温度	-10℃~ +50℃
系统工作环境湿度	10%~98%RH
系统存储环境温度	-40℃~+85℃
软件接口	标准计算机接口，兼容Windows, Unix, Novell
防护系统	超温/过载/掉电/图像补偿/非线性校正
工作电压	200~240V
抗电强度	50Hz/1500V (交流有效值)/1min
温升	热平衡后，金属≤40K，绝缘≤65K

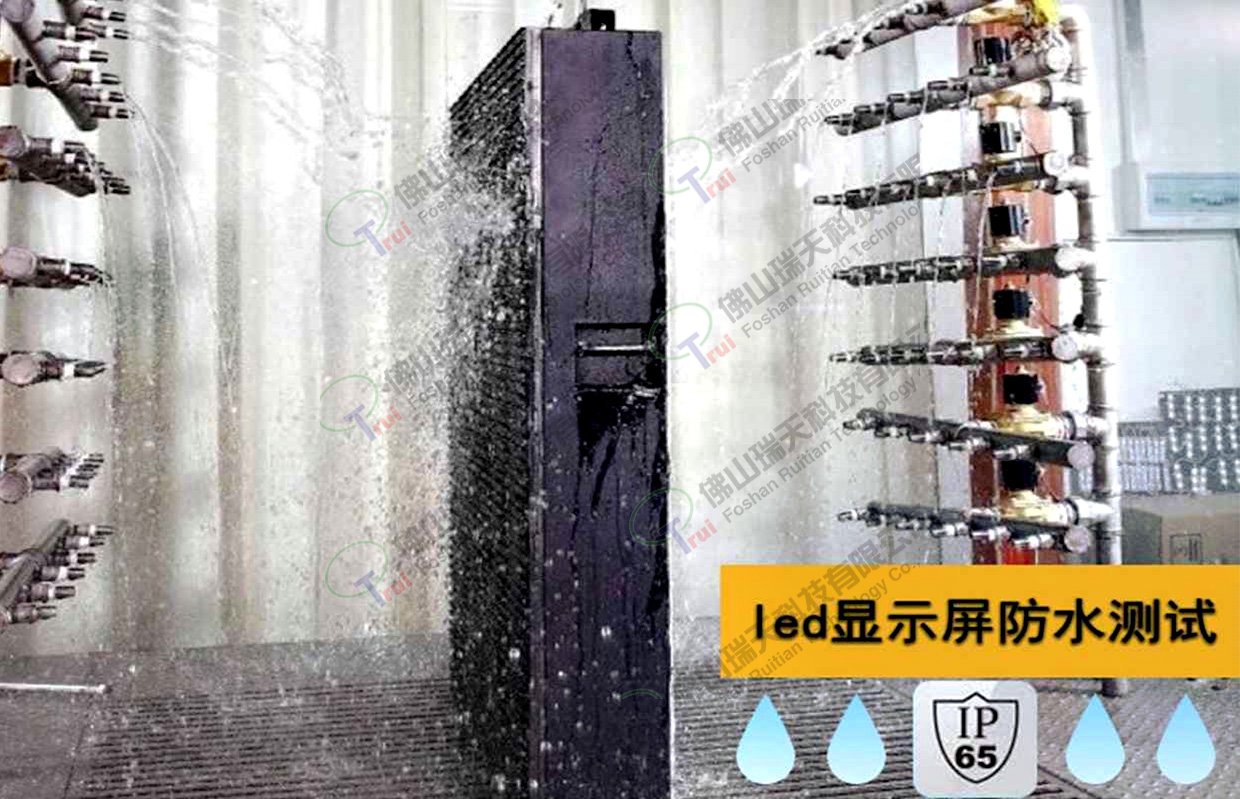

防护等级	IP66/IP68
计算机显示模式	1024*768
播放软件	LED专业播放软件
灵星雨控制卡带载点数	96*96点
